Alu-Portalkran fahrbar unter Last, klein, Einzelträger
Artikelnummer1470540-10
Traglast500 kg
Einhängehöhe1.699-2.099 mm
Trägerlänge4.000 mm
Downloads
↓ Kundenzeichnung_pdf↓ 3D-Modell_stp↓ Datenblatt für Alu-Portalkran - fahrbar, Einzelträger, 500kg+1t+1,5t.pdf↓ Data sheet for Aluminium Gantry Crane - movable, single beam, 500kg+1t+1,5t.pdf↓ Benutzerinformation des fahrbaren Alu-Portalkrans mit Einzelträger.pdf↓ User information of the movable aluminium gantry crane with single beam.pdf
Beschreibung

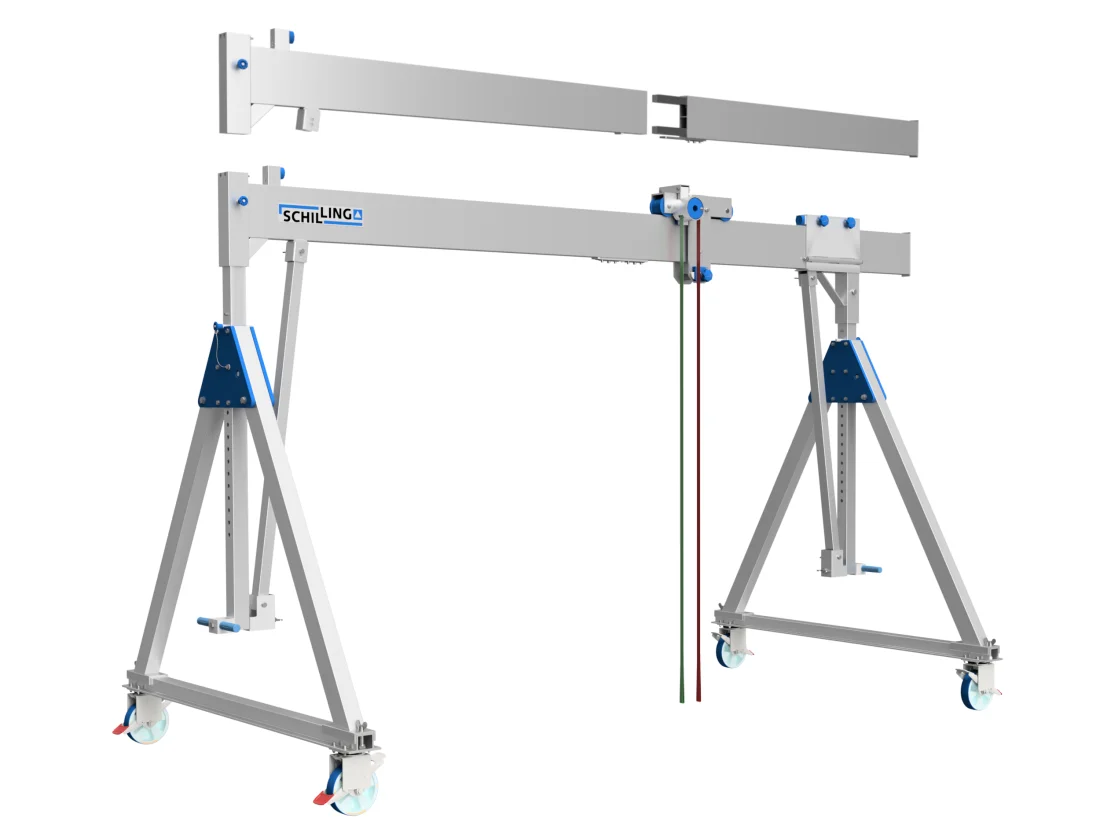

Der ALU-Portalkran. Schwere Lasten, leicht bewegt
Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der fahrbaren Ausführung kann der komplette Kran zudem auch unter Last verfahren werden. Im Ruhezustand lassen sich die Roll- und Schwenkbewegungen der Räder blockieren.
Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.
Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der fahrbaren Ausführung kann der komplette Kran zudem auch unter Last verfahren werden. Im Ruhezustand lassen sich die Roll- und Schwenkbewegungen der Räder blockieren.
Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.
Lieferumfang
Zwei Seitengestelle
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit zwei Stahlblech-Lenkrollen pro Seitengestell
Schwerlast-Polyurethan-Laufbelag mit integriertem Rad- und Drehkranzfeststeller.
Raddurchmesser: 200 mm
Radbreite: 50 mm

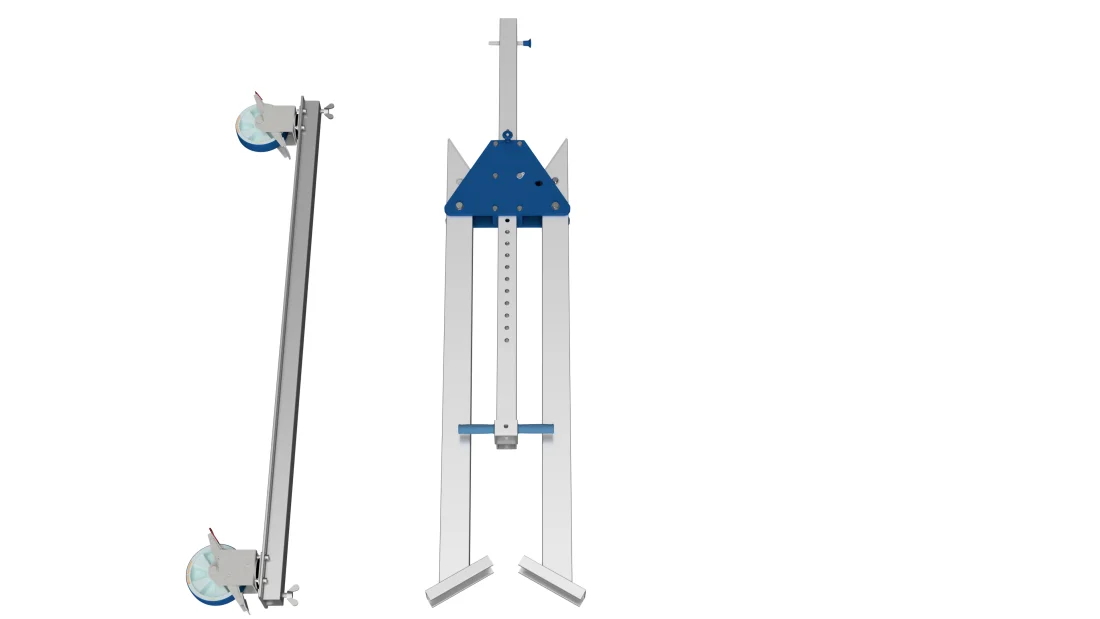

Die Seitengestelle lassen sich nach Abschrauben des Fahrwerks mühelos zusammenklappen und
können somit platzsparend verstaut, aufbewahrt und transportiert werden.

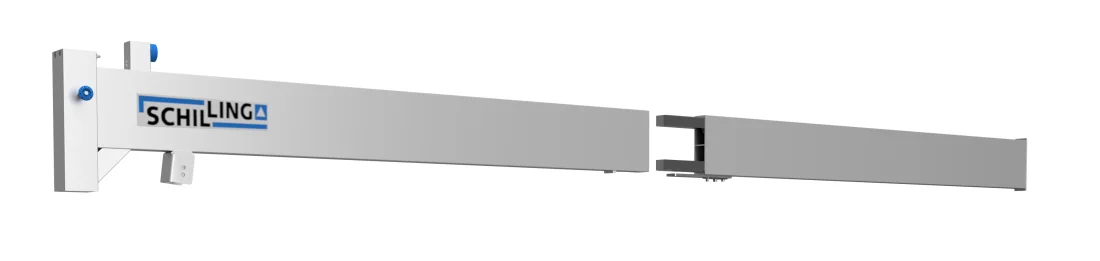

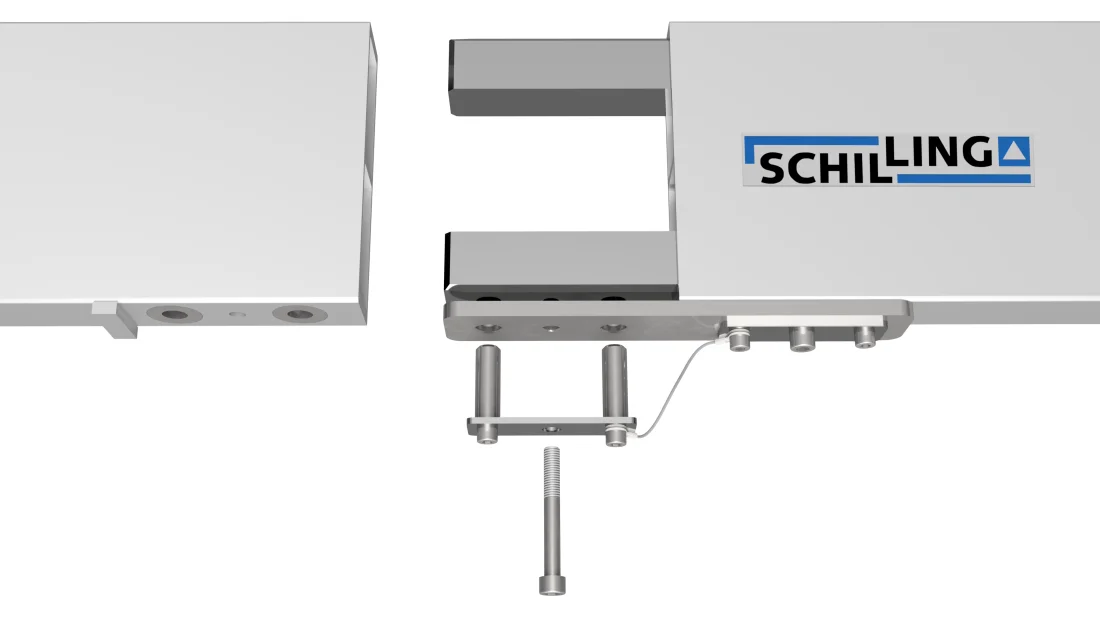

Ein teil- bzw. steckbarer Alu -Träger
Zusätzlich zur vollen Länge, kann, je nach Modell, ein Teilstück oder sogar beide Teilstücke, als verkürzte Variante eingesetzt werden.

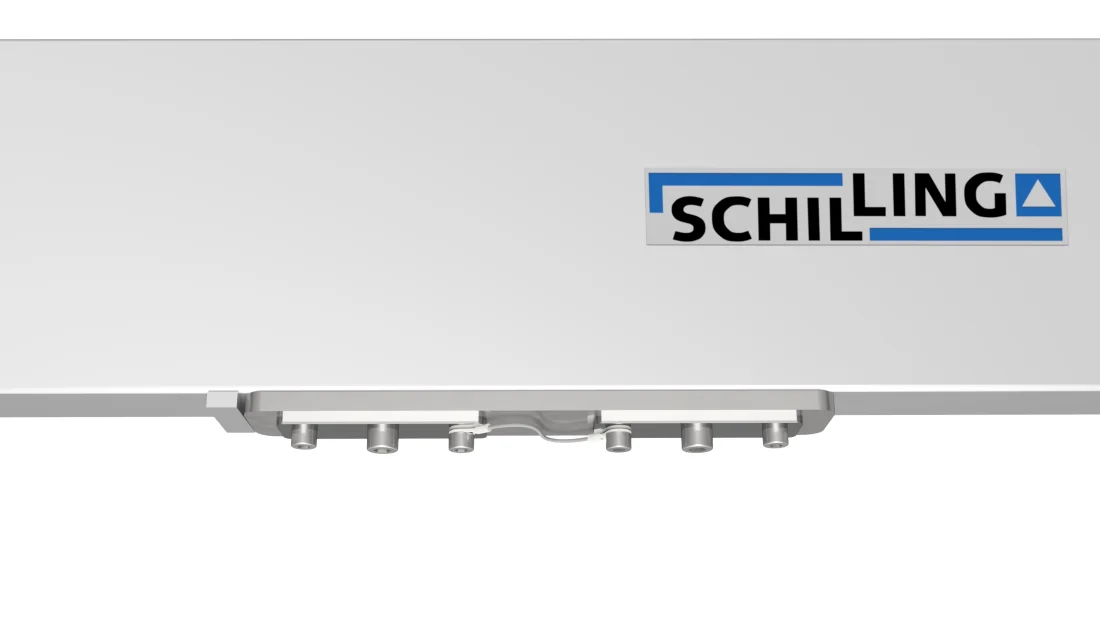

Eine feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.
Ein integrierter Horizontalversteller
Durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit zwei Stahlblech-Lenkrollen pro Seitengestell
Schwerlast-Polyurethan-Laufbelag mit integriertem Rad- und Drehkranzfeststeller.
Raddurchmesser: 200 mm
Radbreite: 50 mm
Die Seitengestelle lassen sich nach Abschrauben des Fahrwerks mühelos zusammenklappen und
können somit platzsparend verstaut, aufbewahrt und transportiert werden.
Ein teil- bzw. steckbarer Alu -Träger
Zusätzlich zur vollen Länge, kann, je nach Modell, ein Teilstück oder sogar beide Teilstücke, als verkürzte Variante eingesetzt werden.
Eine feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.
Ein integrierter Horizontalversteller
Durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
Spezifikationen
- Traglast
- 500 kg
- Gesamthöhe
- 2.144-2.544 mm
- Einhängehöhe
- 1.699-2.099 mm
- Gesamtbreite
- 4.234 mm
- Gesamtgewicht
- 184 kg
